Понимание морских карт

Находясь на воде, необходимо обращать внимание на навигационные средства, такие как огни, буи, фарватеры и многое другое. Независимо от того, нужна ли вам стандартная навигационная карта, чтобы добраться до места назначения, или карта с рельефным изображением для вашего любимого морского вида спорта, карты Navionics® от Garmin — это надежный инструмент для путешествий.

Вы сможете переключаться между некоторыми или всеми из следующих слоев, чтобы получить идеальный обзор для предстоящего путешествия, используя совместимый картплоттер или смартфон через приложение ActiveCaptain® или Navionics® Boating.

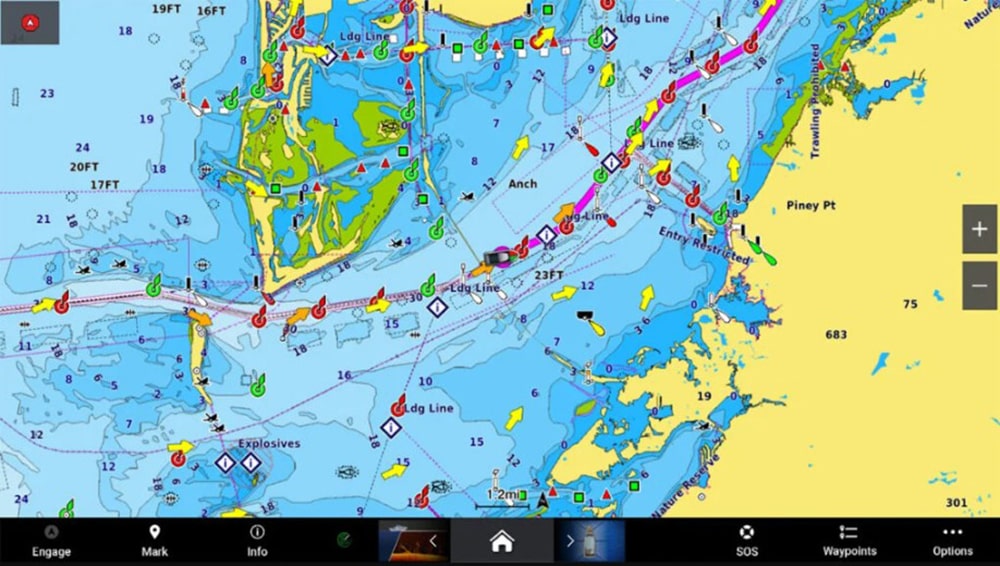

Навигационная карта

Этот слой карты предоставит вам вид сверху на буи, маяки, кабели, эхолоты, пристани для яхт, приливные станции и многое другое, чтобы вы могли уверенно ориентироваться. Наведите курсор на символы, чтобы узнать больше о том, что обозначает каждая точка данных.

Детализация диаграммы меняется в зависимости от уровня масштабирования, поэтому вы можете видеть наиболее важную и необходимую информацию без лишних элементов. Вы можете настроить параметры диаграммы в соответствии со своими предпочтениями.

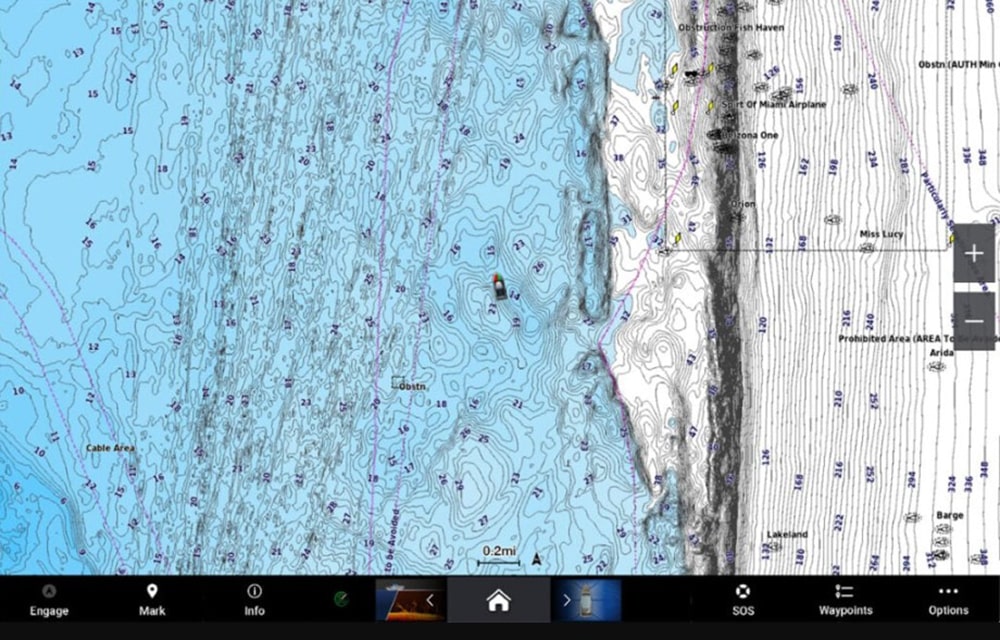

Рыболовная карта

На рыболовной карте вы увидите подробные линии, обозначающие контуры дна. Каждая линия соответствует уровню глубины, что очень удобно для определения мест скопления рыбы (таких как мысы, бугры и обрывы) и для понимания того, когда вы приближаетесь к мелководью.

Линии контура, расположенные дальше друг от друга, указывают на незначительное изменение глубины, тогда как линии, расположенные ближе друг к другу, указывают на более резкое изменение.

Чтобы получить данные о глубине, которые можно использовать для улучшения детализации карты, воспользуйтесь функцией Garmin Quickdraw™ Contours на вашем картплоттере Garmin.

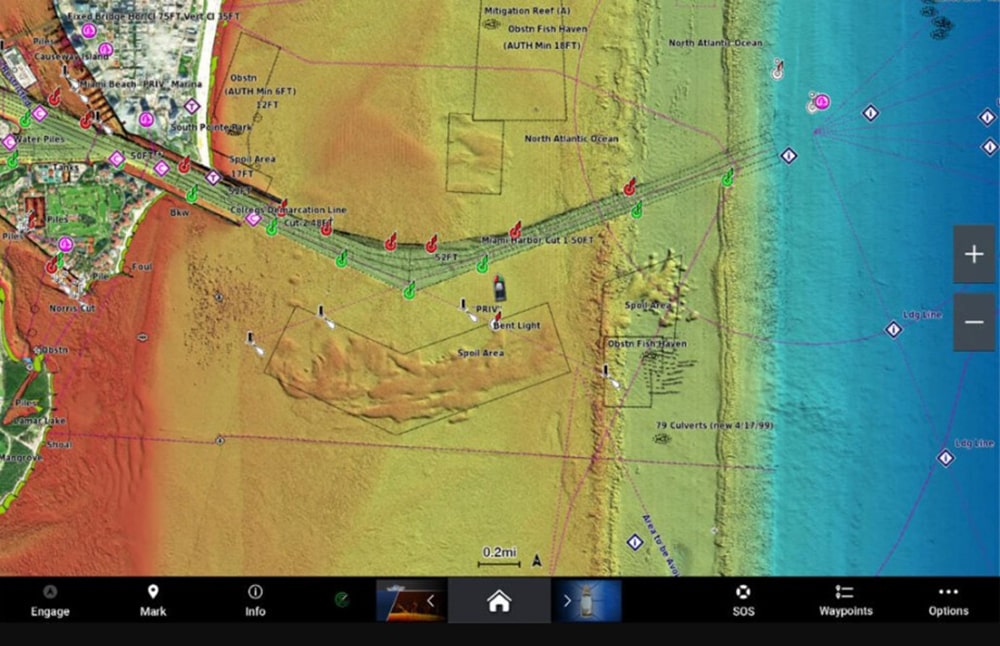

Наложение таблицы затенения рельефа

Рельефная штриховка позволяет яхтсменам получать высококачественные изображения озер и прибрежных вод, обеспечивая четкое представление об изменениях глубины, которые могут раскрыть подводный ландшафт. Цвет и тень обозначают разные глубины: мелководье отображается красным цветом, а самые глубокие воды — темно-синим и фиолетовым.

Разнообразие цветов и теней облегчает обнаружение изменений глубины, каналов, отмелей, затонувших кораблей и рифов.

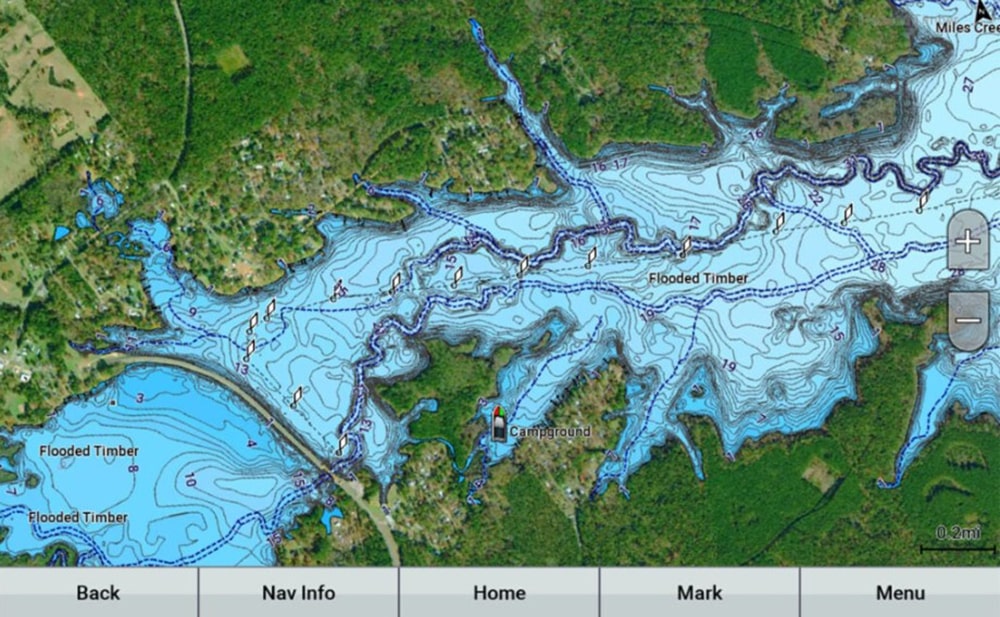

Наложение спутниковых снимков на карту

Для улучшения ситуационной осведомленности и получения реалистичного представления об окружающей обстановке активируйте наложение спутниковых снимков высокого разрешения. Спутниковые снимки облегчат обнаружение таких объектов на берегу, как пристани для яхт, лодочные причалы и бухты.

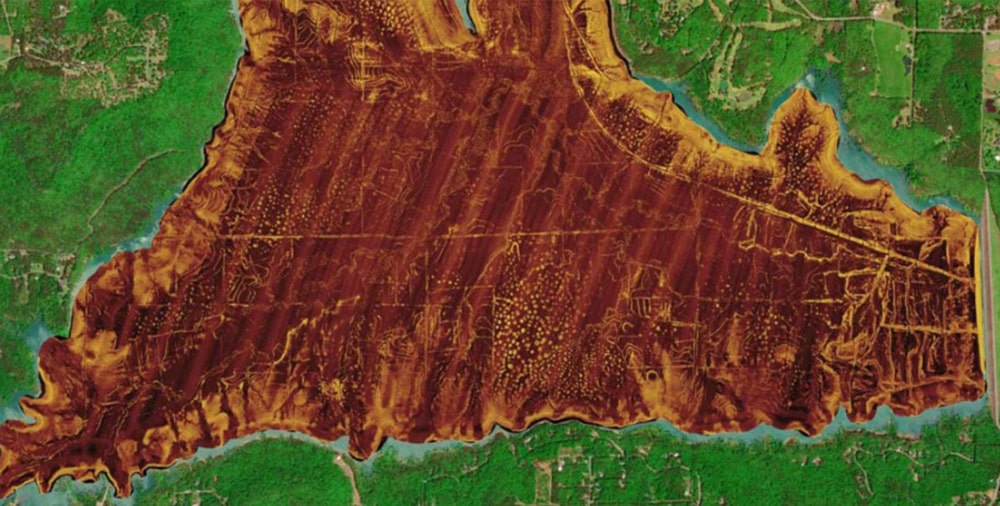

Гидроакустические изображения

Определение твердости дна с помощью эхолокации помогает корректировать стратегии рыбалки и точно определять виды рыб, которые можно поймать. Эта функция, доступная на некоторых озерах, отображает твердость дна в цвете, выделяя как незначительные, так и существенные изменения, отражаемые эхолотом.

Более сильные эхосигналы указывают на наличие камней, деревьев, дорог и берегов ручьев, которые потенциально могут привлекать рыбу. Более твердое дно будет отображаться более светлыми цветами, такими как светло-оранжевый и желтый.

Более слабый отскок обычно указывает на мягкое дно, например, илистое или песчаное, и обозначается более темными цветами, такими как оранжевый или красновато-коричневый. При троллинге в таком цвете вы обязательно поймаете сома или окуня.

3D-вид

Отлично подходит для обзора над и под водой, доступны два 3D-варианта, включая перспективы MarinerEye и FishEye. Определяйте потенциальные места для рыбалки и дайвинга, просматривая глубину и высоту вокруг вашей лодки. Кроме того, используя MarinerEye, вы сможете выявлять потенциальные опасности и видеть приближающиеся гавани и порты.

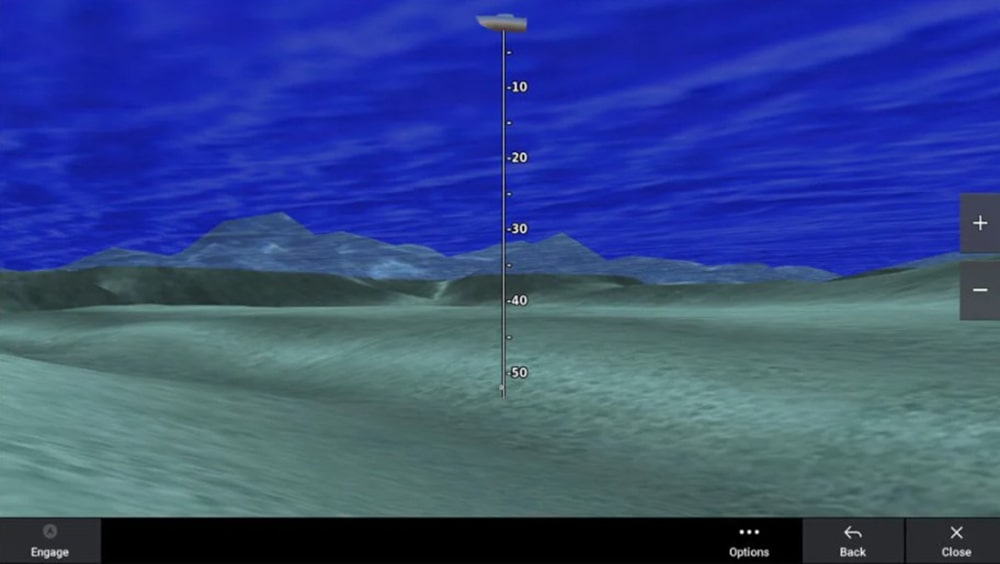

3D-вид «рыбий глаз»

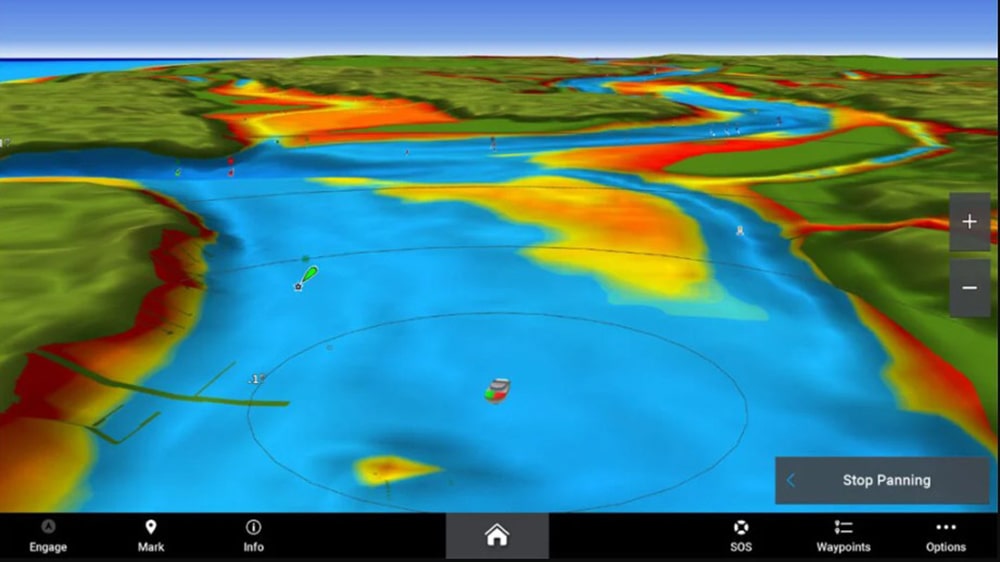

3D-вид MarinerEye

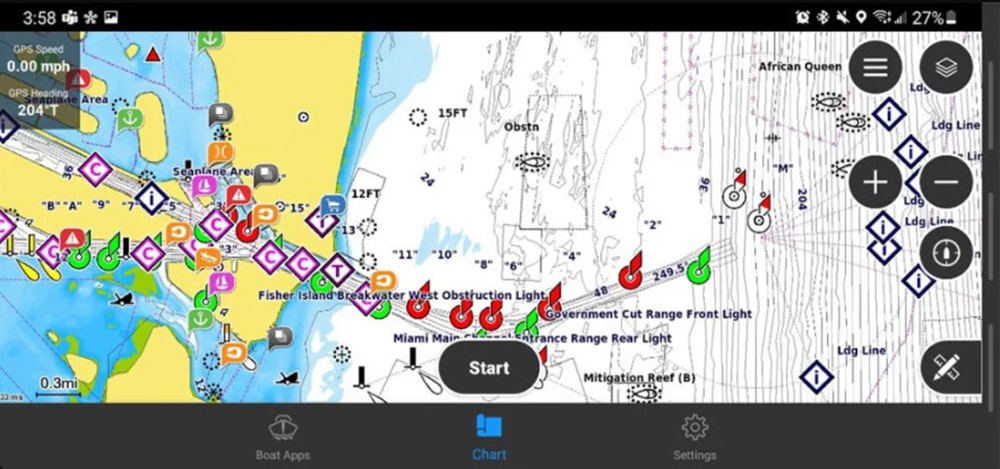

Сообщество ActiveCaptain®

Сообщество ActiveCaptain — это отличный источник местных знаний, которыми делятся владельцы лодок. Здесь собраны интересные места, информация о которых загружена пользователями, включая рейтинги, фотографии и отзывы о маринах, цены на топливо и удобства, а также изменения местных условий, новые опасности и многое другое.

Настройте карты по своему вкусу, сделав их простыми или сложными. Узнайте больше о Garmin Navionics и просмотрите нашу коллекцию картплоттеров и эхолотов, чтобы улучшить ваше следующее морское путешествие.
